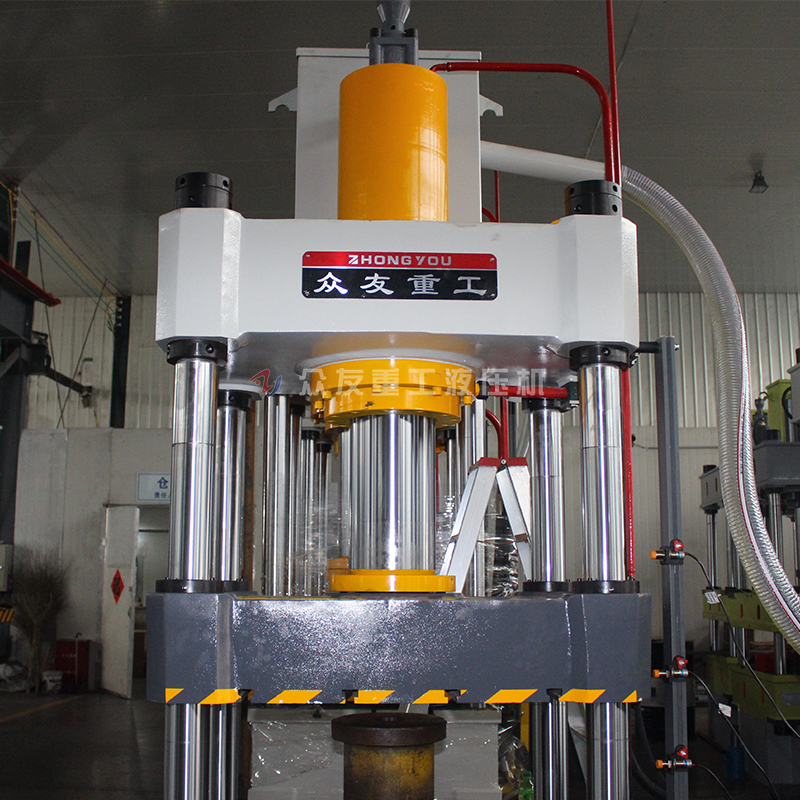

这台100吨四柱液压机是为重庆顾客定制生产的，采用三梁四柱式设计结构，可根据客户要求按需定制。具有控制精度高、反应灵敏、成形结构件质量高等优点、主要适用于金属制品的拉伸成型工

扫码加微信

+86 13562463338

+86 13562463338

在线咨询

视频展示

液压机介绍

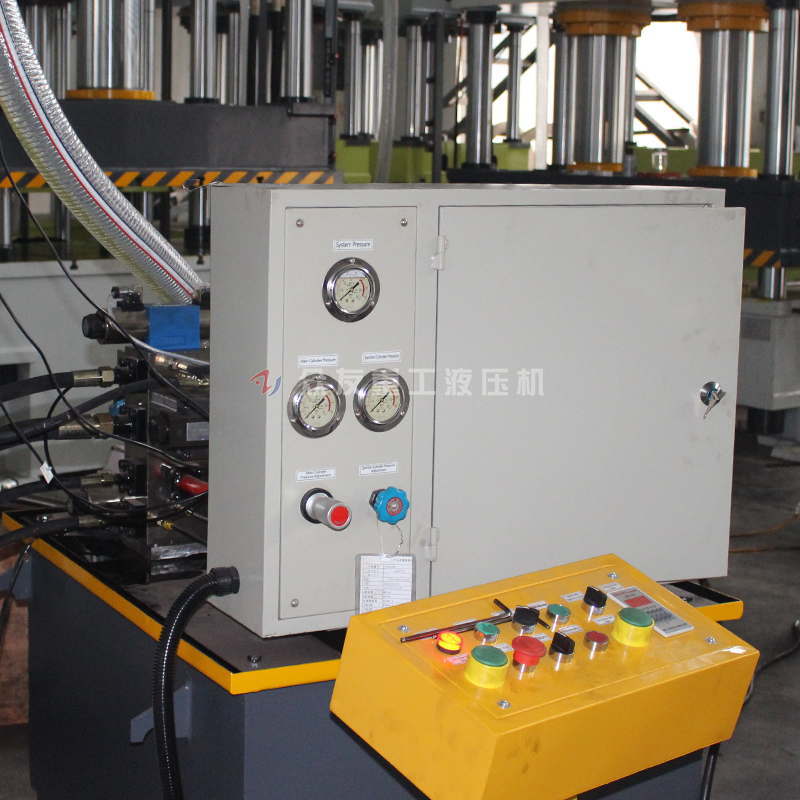

100吨金属拉伸液压机是专为铝、铜制品和不锈钢、薄铁制品行业设计制造的液压机，特别适用于薄板拉深和不锈钢、薄板压制成形。活动梁板二段速度控制：空载快速、慢速靠模拉深，提高产品的出产成功率，降低产品废品率。三梁四柱液压机亦适用于金属行业可塑性材料的压制工艺。如薄板拉深、翻边、冲孔、成型、调直等工序，也可用于金属冷挤压工艺，本机分为主机、液压传动装置和电气控制装置三部分组成，具有独立的液压传动装置和电气控制箱，可以在操纵台集中控制，实现调整、手动和半自动循环三种操作规范，本机的工作压力、工作速度、行程范围等可根据工艺需要进行调节，并能完成顶出和拉伸工艺

1.高效益、低能耗、工作灵敏可靠
2.活动横梁二段速度控制空载高速、慢速靠模拉深；活动横梁上下限位保护，行程可调整
3.可配备安全保护光栅装置，实时保护工人人身安全
4.拉深力、压边力可在一定范围内调节，滑块有效行程可调
5.电气系统可根据客户要求可选PLC或数字电路控制，并配套显示屏装置
6.主要液压密封件选用知名品牌，对于设备密封性能提供可靠保证

YD27系列三梁四柱液压机
项目	100T	200T	315T	400T	500T	630T	800T
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	500	700	800	900	1200	1200	1200
开口高度mm	800	1100	1250	1500	1800	1800	1000
工作台有效面积	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
压制速度mm/s	5-10	5-15	5-10	5-10	5-10	8-15	8-15
回程速度mm/s	300	300	300	300	300	300	300
电机功率KW	5.5	5.5	7.5	7.5	7.5	22	15
顶出力t	200	200	400	400	400	630	630
顶出行程mm	200	300	200	220	220	300	300

YD27系列三梁四柱液压机
项目	1000T	1250T	1600t	2000T	2500T	3000t	4000t
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	1200	1400	1400	1400	1400	1600	1600
最大开口高度mm	1800	2000	2000	2000	2000	2200	2200
工作台有效面积	1260*1160	1600*1000	1500*1500	1500*1500	1800*1600	1600*1600	1800*1800
空程下降速度mm/s	120	150	150	160	160	160	180
压制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10
回程速度mm/s	300	300	300	300	300	300	300
电机功率KW	45	45	45	37*2	37*2	37*2	37*2
顶出力t	100	100	100	125	125	200	200
顶出行程mm	350	350	350	350	350	450	450

压制工艺

南锻爱采购用2_04

压制案例

四柱客户来访

YD27系列三梁四柱液压机
项目	100T	200T	315T	400T	500T	630T	800T
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	500	700	800	900	1200	1200	1200
开口高度mm	800	1100	1250	1500	1800	1800	1000
工作台有效面积	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
压制速度mm/s	5-10	5-15	5-10	5-10	5-10	8-15	8-15
回程速度mm/s	300	300	300	300	300	300	300
电机功率KW	5.5	5.5	7.5	7.5	7.5	22	15
顶出力t	200	200	400	400	400	630	630
顶出行程mm	200	300	200	220	220	300	300

YD27系列三梁四柱液压机
项目	1000T	1250T	1600t	2000T	2500T	3000t	4000t
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	1200	1400	1400	1400	1400	1600	1600
最大开口高度mm	1800	2000	2000	2000	2000	2200	2200
工作台有效面积	1260*1160	1600*1000	1500*1500	1500*1500	1800*1600	1600*1600	1800*1800
空程下降速度mm/s	120	150	150	160	160	160	180
压制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10
回程速度mm/s	300	300	300	300	300	300	300
电机功率KW	45	45	45	37*2	37*2	37*2	37*2
顶出力t	100	100	100	125	125	200	200
顶出行程mm	350	350	350	350	350	450	450
