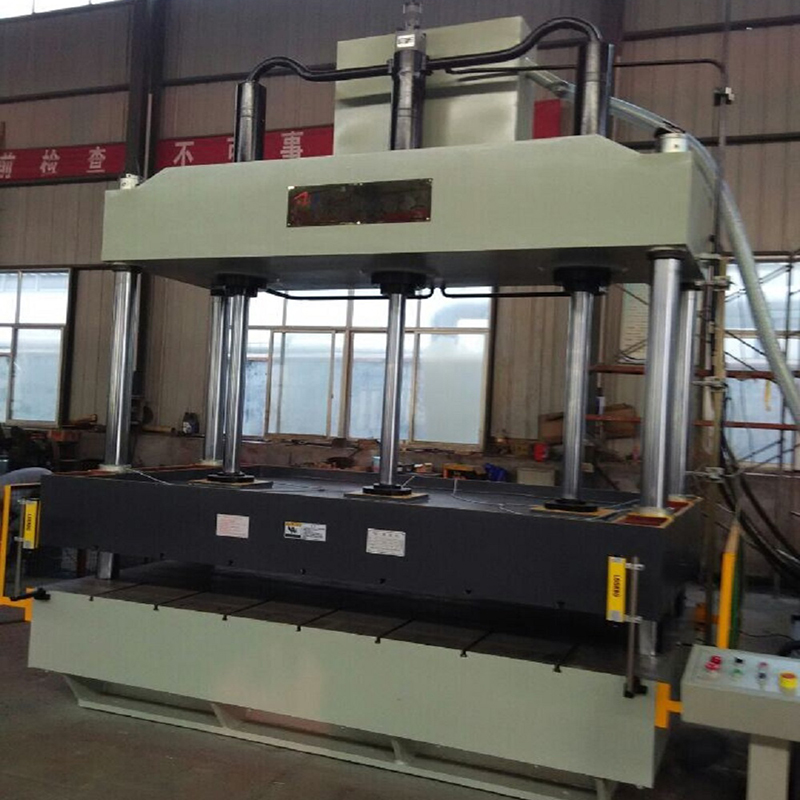

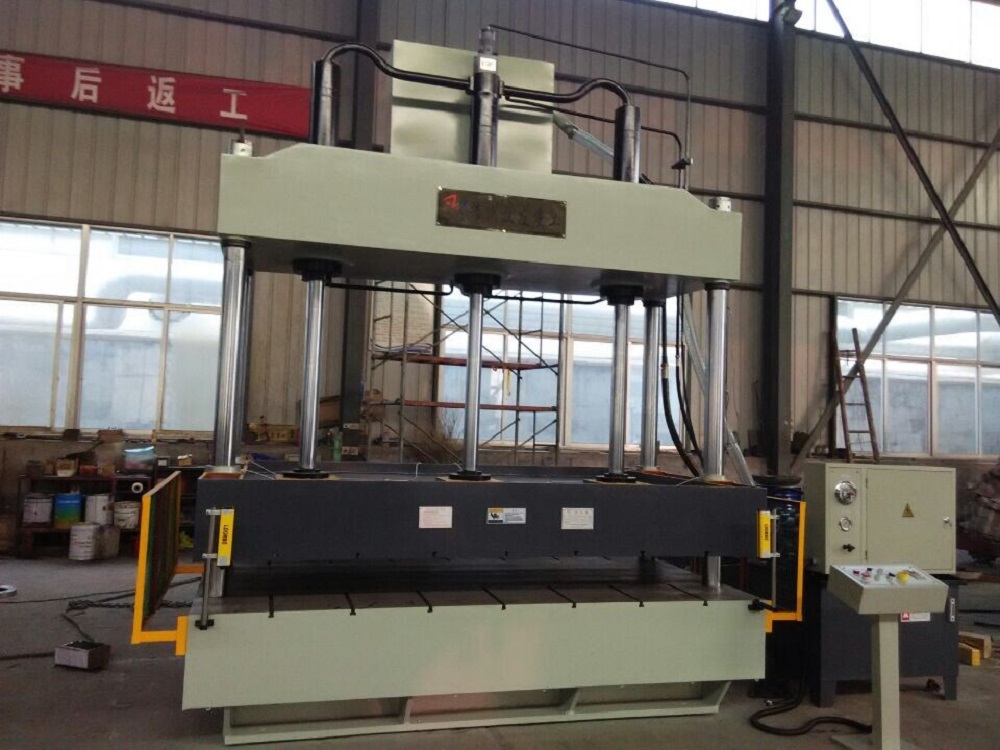

丝袜吊带蕾丝白丝AV 100吨双缸液压机 100T四柱金属成型油压机
三梁四柱液压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
100吨双缸液压机是一种利用油泵输送液压油的力来加工金属、塑料、橡胶、木材、粉末等制品的机械设备。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的，除此以外，我公司还设计生产有粉末成型液压机、框式液压机、金属拉伸液压机等。可以根据用户参数需求进行设计生产，能够确保大台面承压均匀。低噪音，节能环保，可降低用电量延长液压机的使用寿命，减少生产成本。采购了解更多该设备信息，请致电咨询
液压机机身
100吨双缸防护网四柱三梁液压机以镀锌板为基板，工作台、滑块为整体45#铸钢，镀锌板为基板，采用优质环保聚酯烤漆为面漆。
液压机主缸
100吨双缸防护网四柱三梁液压机的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命。
液压机液压系统
100吨双缸防护网四柱三梁液压机采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。
液压机电器系统
100吨双缸防护网四柱三梁液压机设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。
液压机操作系统
100吨双缸防护网四柱三梁液压机采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。
产品的工作方式
1.点动：按相应按钮即产生相应动作，松开则动作停止
2.手动：按相应按钮则产生相应动作直至极限位置
3.半自动：(1)定压控制滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(然后停止)
(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(然后停止)液压机的特点：三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
