私密成人影片在线观看 150吨金属冷压成型液压机 150T四柱油压机压力机
这台150吨金属成型液压机是为江西顾客定制生产的，采用三梁四柱式设计结构，可根据客户要求按需定制。具有控制精度高、反应灵敏、成形结构件质量高等优点、主要适用于金属制品的成型
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

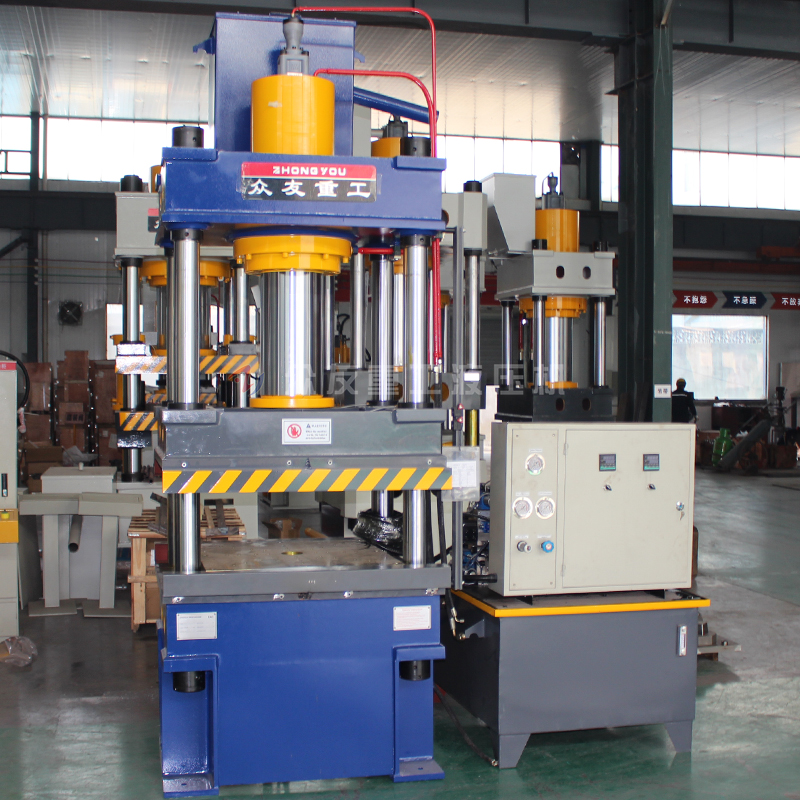

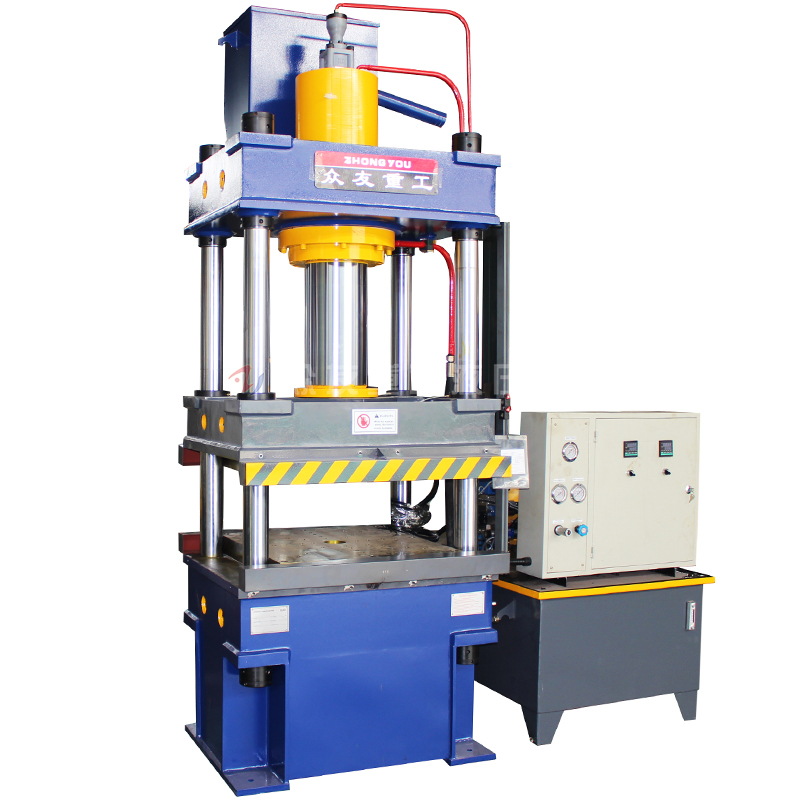

本机为一台滕州众友重工液压机厂家自主设计生产的150吨金属拉伸成型液压机，属于150T四柱油压机，用于金属材料拉伸成型。该设备具有结构紧凑、压力高、刚性强、循环润滑好、操作简单、产量高、耐久性好等特点。机器核心电气选用施耐德，安全可靠，配电盘线路清晰，发货时随机器携带电气原理图，客户使用省心。在选配上，客户可以根据自己需要，选配光栅保护、散热装置、PLC控制系统等。我公司可根据客户要求设计制造各种需求金属成型的三梁四柱液压机
三梁四柱结构
上梁（主梁）：承载液压缸和滑块，承受全部压力。
工作台（下梁）：固定模具，提供稳定的支撑。
立柱：连接上下梁，保证设备刚性，通常采用高强度铸钢或锻钢。
框架设计：整体焊接或螺栓连接，确保抗侧向力能力。
核心部件
液压缸：采用双作用柱塞缸，提供稳定压力（600吨为公称压力）。
液压泵站：包括电机、油泵、阀组（如比例阀、溢流阀），控制压力和流量。
控制系统：PLC+触摸屏，支持压力、行程、速度的自动化调节。
模具安装系统：快速换模结构，适配不同工件需求。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
