此台100吨双动防火板成型液压机是为邢台用户定做生产的，采用五梁四柱结构，控制精度高、反应灵敏、成形结构件质量高，能够更好地配合用户的生产需求，是一台专门生产防火板的液压机
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

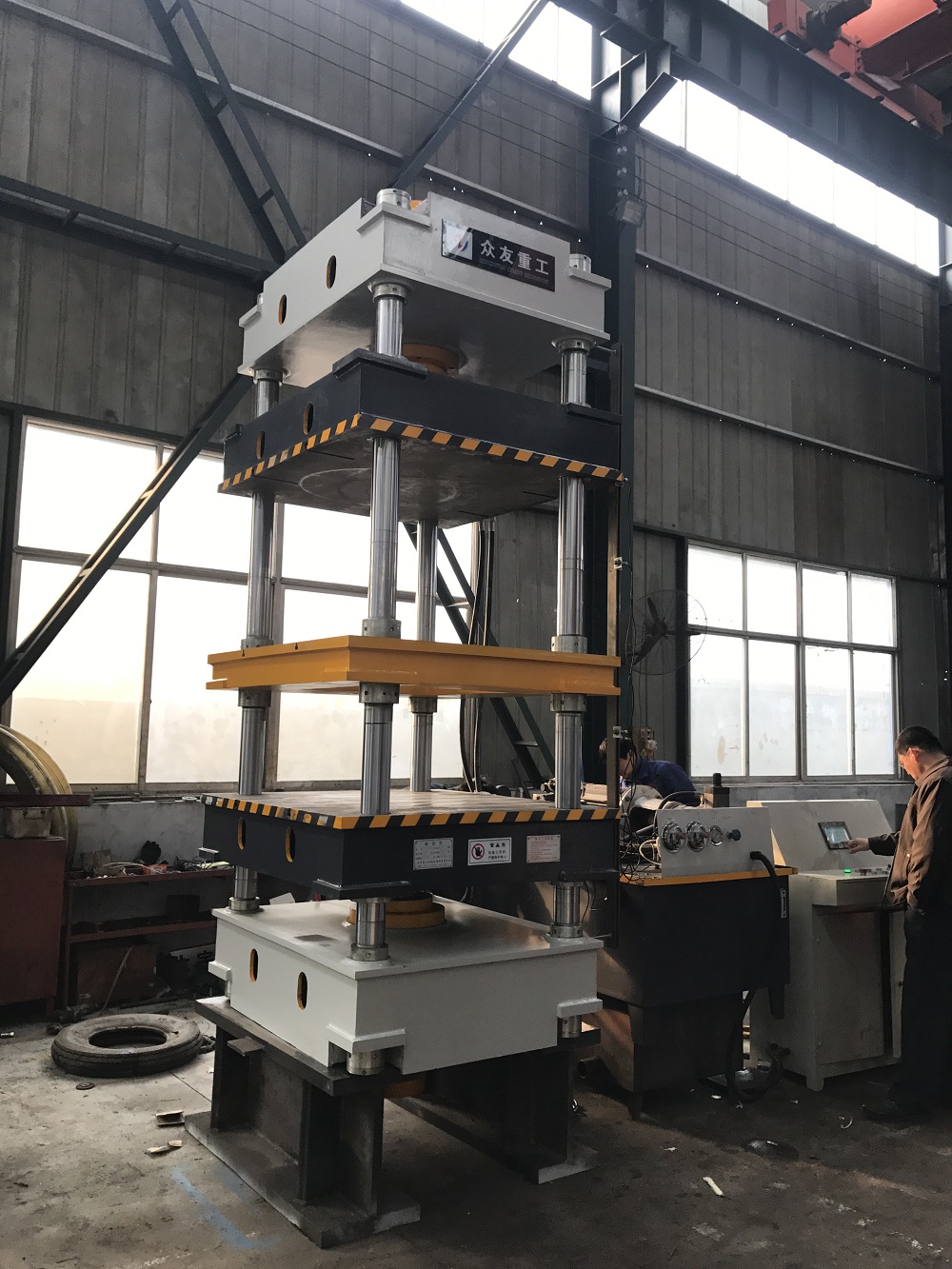

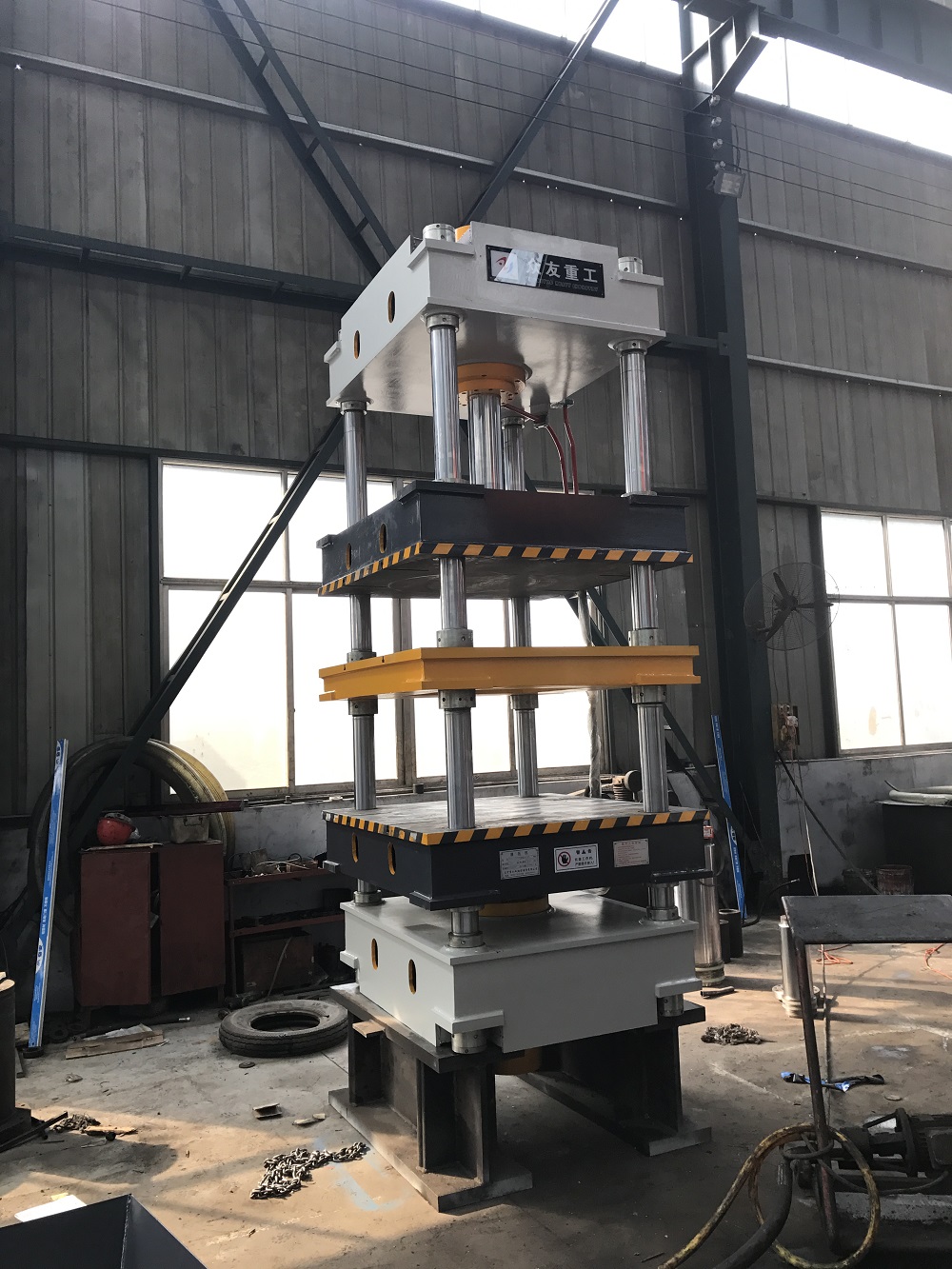

此台机器是山东滕州众友重工机械设备有限公司自主研发生产设计的100吨双动防火板成型液压机，结构上采用五梁四柱式结构，设备由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。它的显著特点是工作空间宽敞，便于四身观察和接近模具，整机结构简单，工艺性好，能够更好配合用户工艺的生产需求，除此以外，公司还设计生产各吨位的粉末成型液压机、框式液压机、金属拉伸液压机等，了解更多欢迎来电咨询

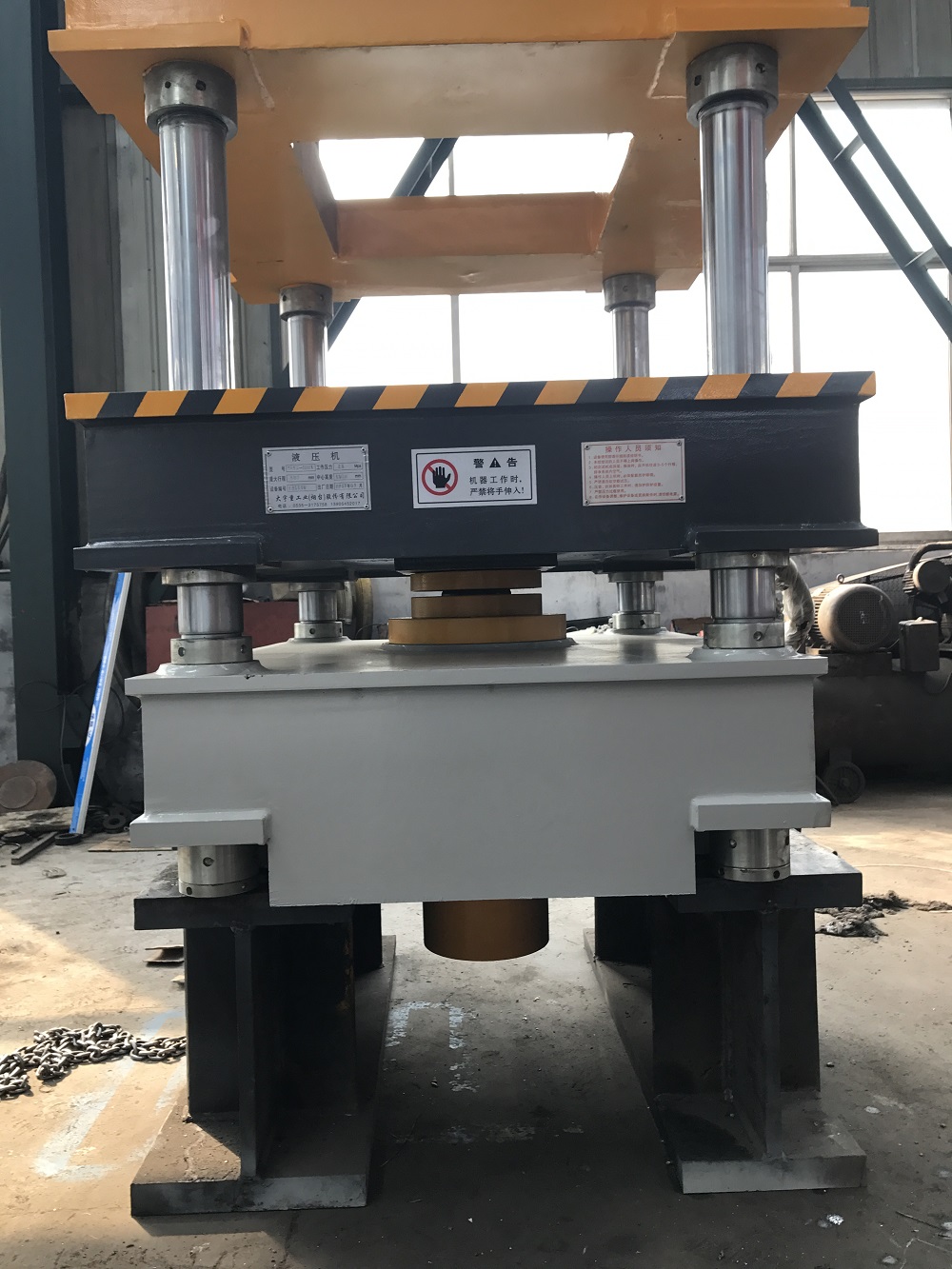

液压机机身
100吨五梁四柱双动防火板专用液压机以镀锌板为基板，工作台、滑块为整体45#铸钢，镀锌板为基板，采用优质环保聚酯烤漆为面漆。
液压机主缸
100吨五梁四柱双动防火板专用液压机的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命。
液压机液压系统
100吨五梁四柱双动防火板专用液压机采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。
液压机电器系统
100吨五梁四柱双动防火板专用液压机设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。
液压机操作系统
100吨五梁四柱双动防火板专用液压机采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
