四虎成人网站91精品 200吨四柱液压机 200吨金属冷压成型油压机
200吨金属成型液压机采用三梁四柱式设计结构，可根据客户要求按需定制。具有控制精度高、反应灵敏、成形结构件质量高等优点、主要适用于金属制品的拉伸成型工艺
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

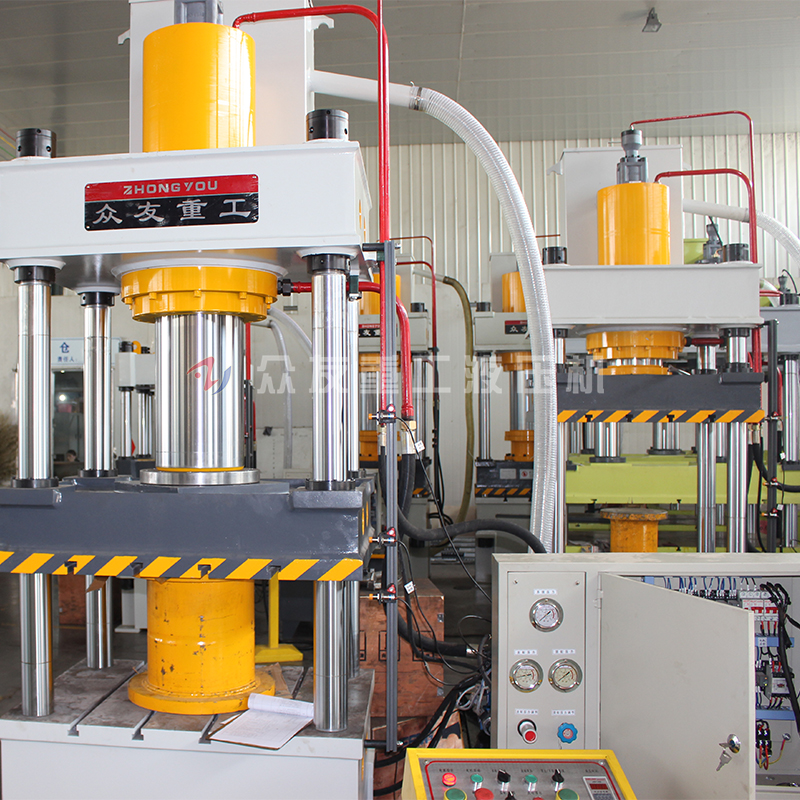

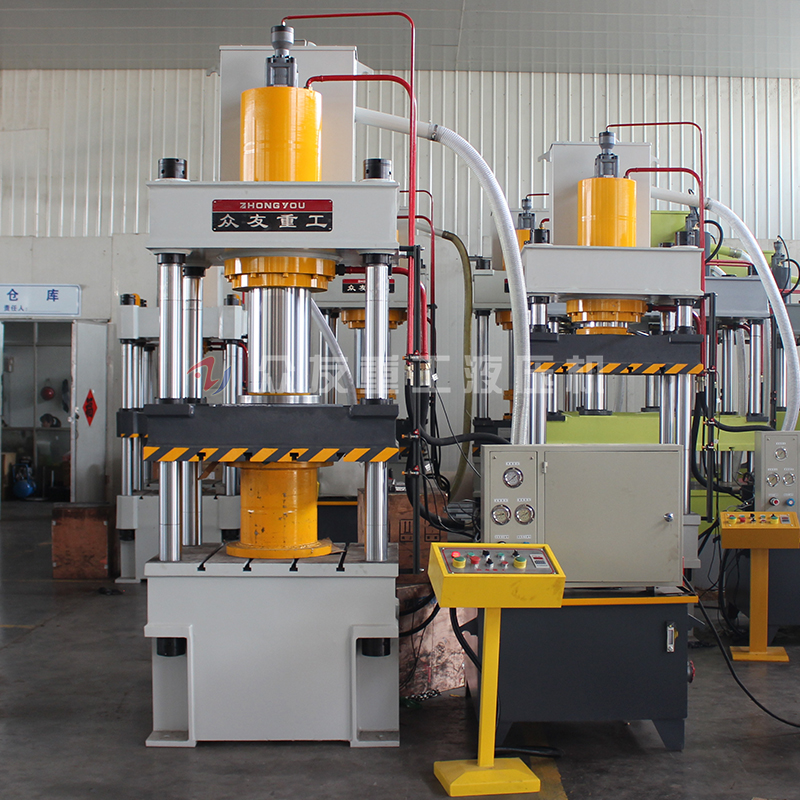

200吨金属成型液压机是山东滕州众友重工机械设备有限公司自主研发生产设计的，设备由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。四柱式结构为压力机很常见的结构形式之一，它的显著特点是工作空间宽敞，便于四身观察和接近模具，整机结构简单，工艺性好，除此之外，我公司可根据用户需求生产各吨位金属拉伸液压机、粉末成型液压机等液压机系列

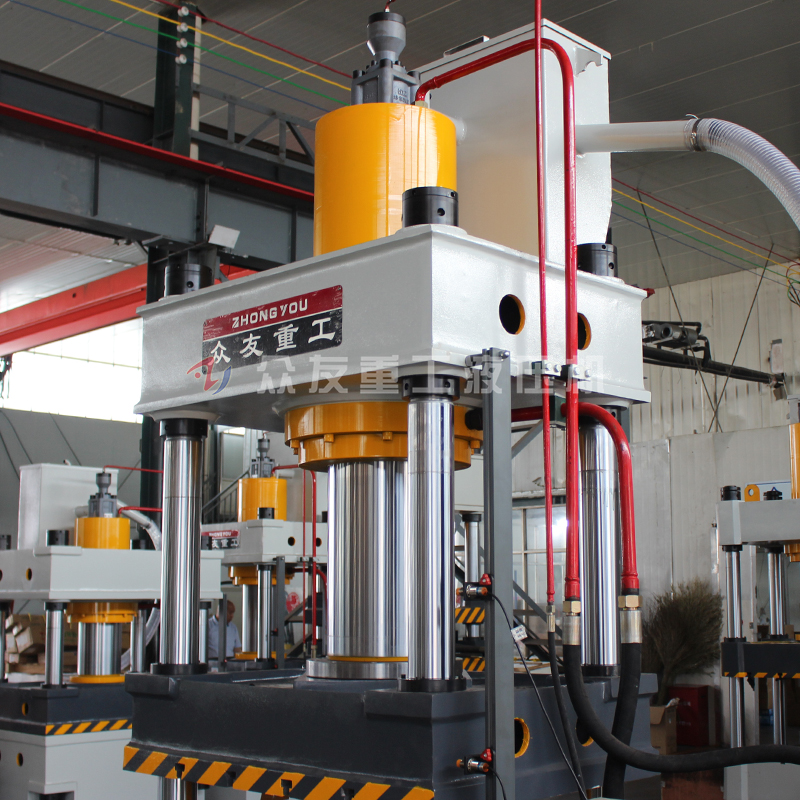

液压机主缸
机器的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命
液压系统
采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音

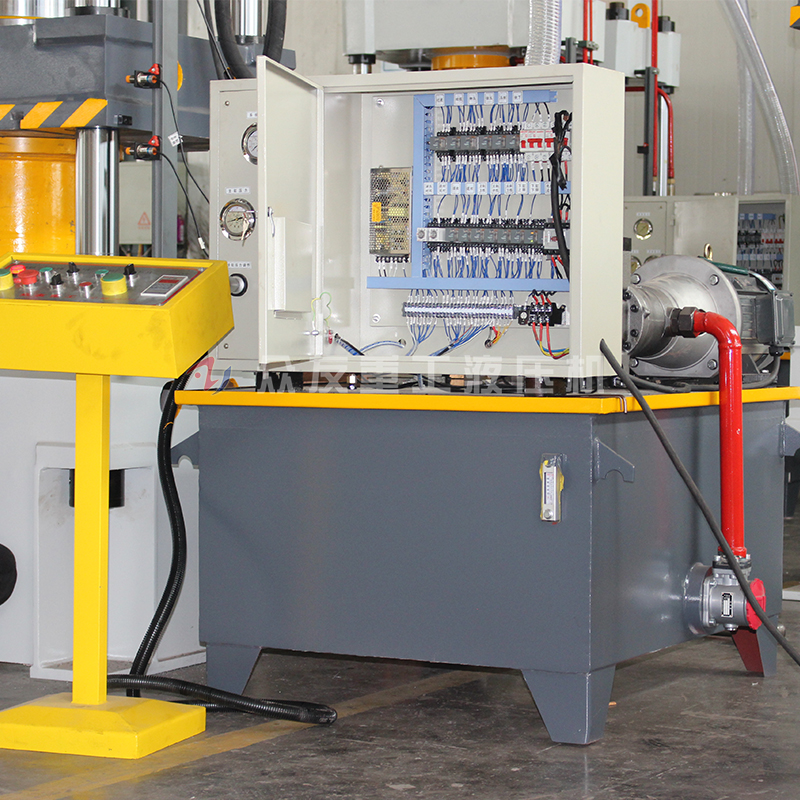

电器系统
机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全
1.生产效率高，能耗低，运行平稳，操作简单
2.三梁四柱式结构，款式简单、经济、实用，框架式结构刚性好、精度高、抗偏载能力强
3.液压控制采用插装式基础系统，动作可靠，使用寿命长，液压冲击小，减少了连接管路与泄露点
4、活塞杆与立柱表面，采用淬火，镀硬铬，提高了耐磨性，防止表面腐蚀划伤
5、采用先进的插装阀，结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
