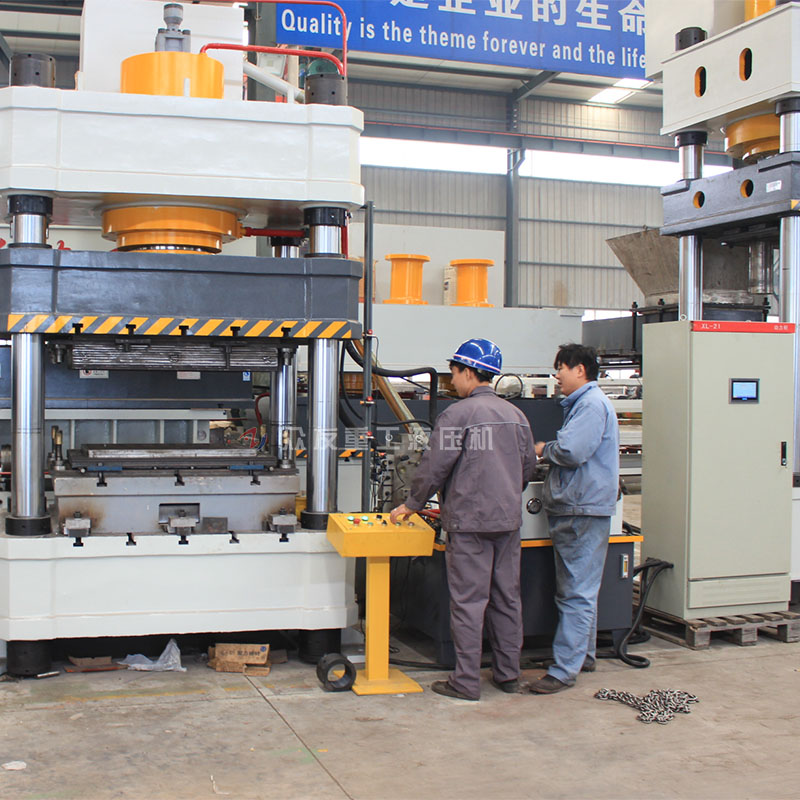

这台400吨地漏盖板拉伸液压机是为重庆用户定做设计生产的一台液压机，是按照重庆用户的参数需求进行设计生产，属于400吨金属拉伸液压机常见的一种用途之一，是地漏盖板成型专用液压机
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
液压机主

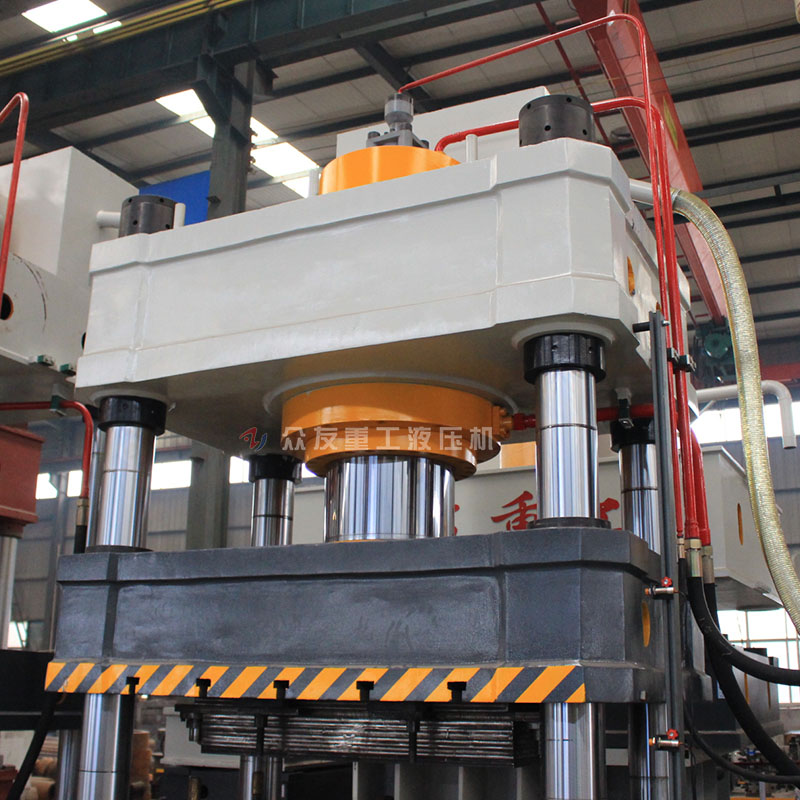

机器的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命
液压系统
采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音
电器系统
机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全

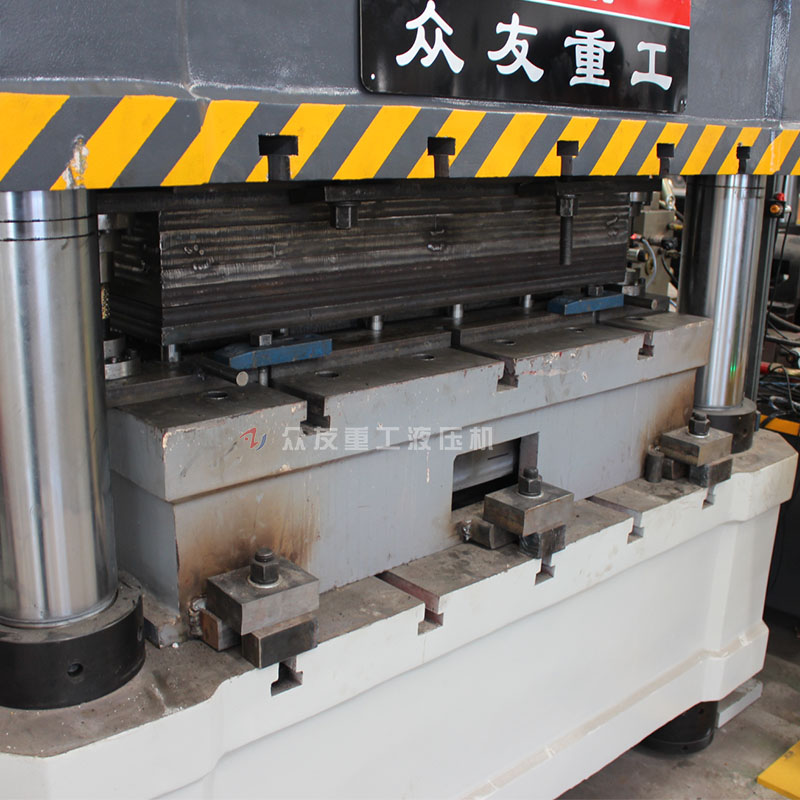

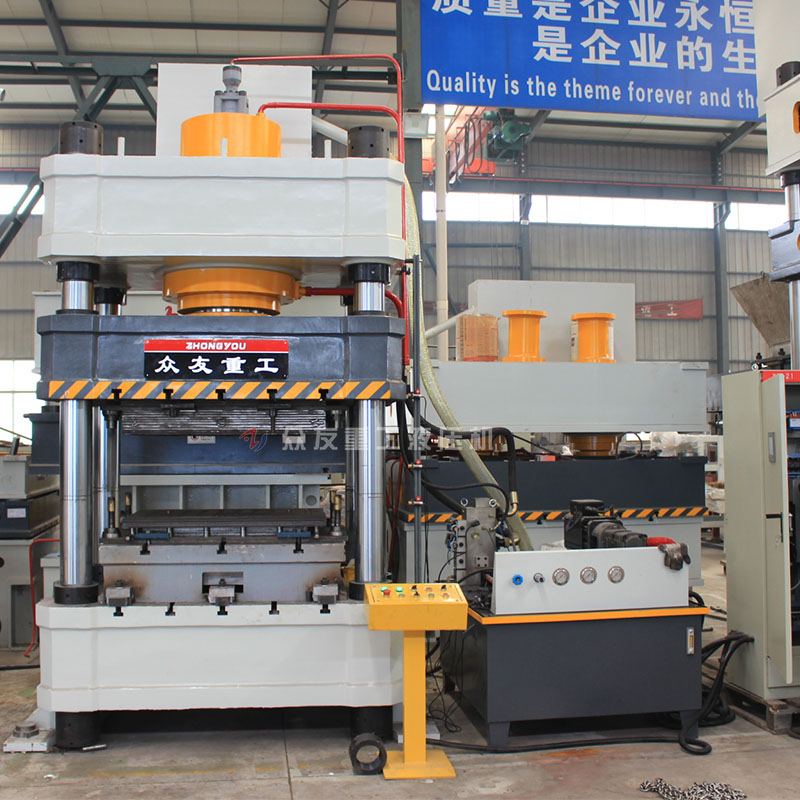

400吨不锈钢地漏盖板拉伸液压机采用三梁四柱式结构，具有操作简便、工作可靠，并可根据具体成型工艺要求增加相应的辅助装置，以适应较为复杂零件的生产。金属拉伸液压机结构简单经济实用，它由上横梁，滑块，工作台，立柱，主缸，液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞，整机结构简单，工艺性较好。400T金属拉伸液压机机身由上横梁，活动横梁，工作台和四根立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞联接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生力量，对制件进行压力加工，我公司可根据您的需求自主设计生产液压机，更好的配合您的工艺需求，欢迎来电咨询
400吨不锈钢地漏盖板拉伸液压机是一种利用油泵输送液压油的力来加工金属成型的机械设备。它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
