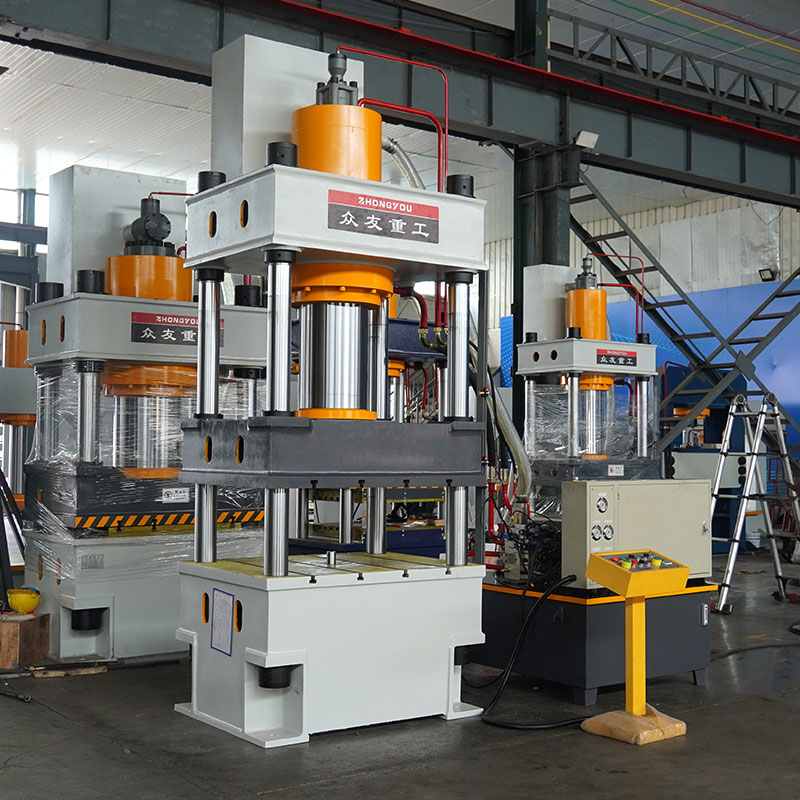

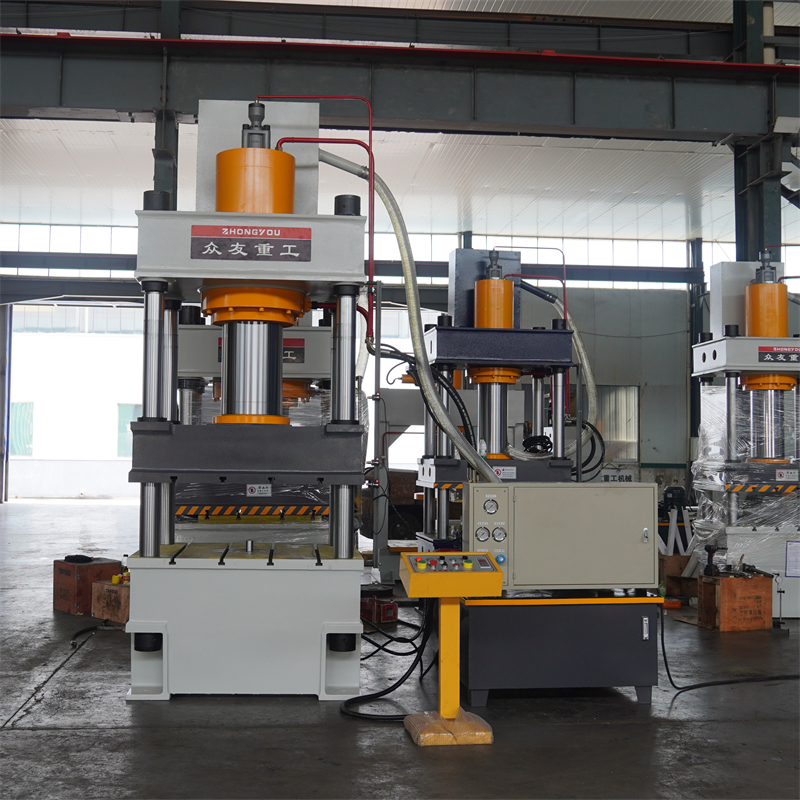

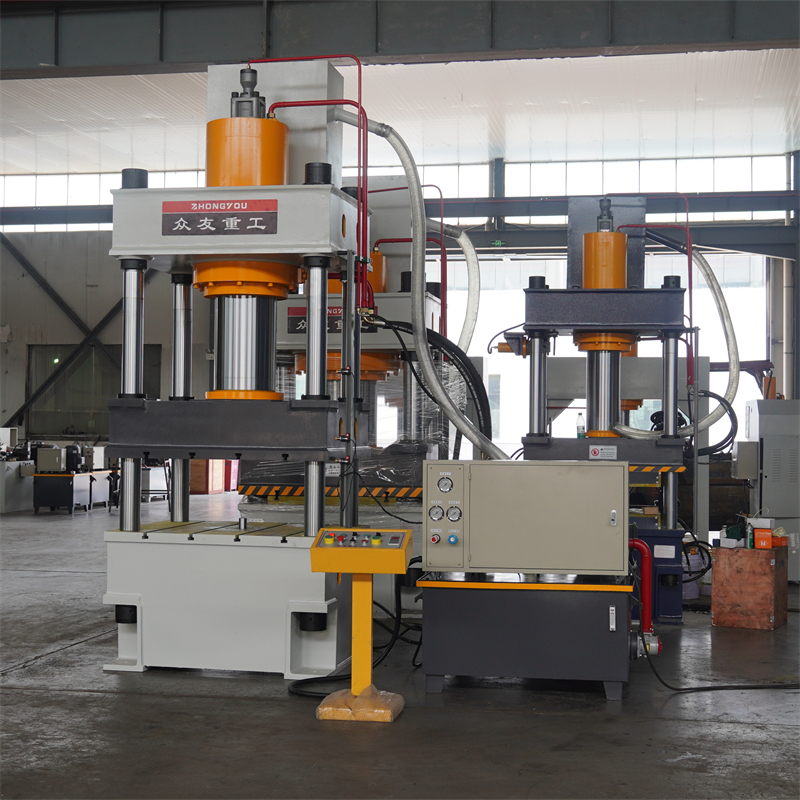

丝袜吊带蕾丝白丝AV 315吨泰山高压开关液压机 四柱压力机
三梁四柱液压机是一种采用三梁四柱框架结构的液压成型设备，主要用于金属冲压、塑料制品压制、粉末冶金成型等工艺。三梁四柱结构：上梁、中梁、下梁：构成机身主体，承受压力并保证稳定性。四根立柱：连接上下梁，提供导向和抗侧向力能力，确保设备运行平稳。核心部件：液压缸、液压泵站、控制系统、模具安装平台。
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍
三梁四柱结构
上梁（主梁）：承载液压缸和滑块，承受全部压力。
工作台（下梁）：固定模具，提供稳定的支撑。
立柱：连接上下梁，保证设备刚性，通常采用高强度铸钢或锻钢。
框架设计：整体焊接或螺栓连接，确保抗侧向力能力。
核心部件
液压缸：采用双作用柱塞缸，提供稳定压力（600吨为公称压力）。
液压泵站：包括电机、油泵、阀组（如比例阀、溢流阀），控制压力和流量。
控制系统：PLC+触摸屏，支持压力、行程、速度的自动化调节。
模具安装系统：快速换模结构，适配不同工件需求。
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
压制工艺
压制案例
