丝袜吊带蕾丝白丝AV 500吨三梁四柱带缓冲缸落料孔液压机

视频展示

液压机介绍

本机器由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成。现将个部分结构和作用分述如下：

1、机身

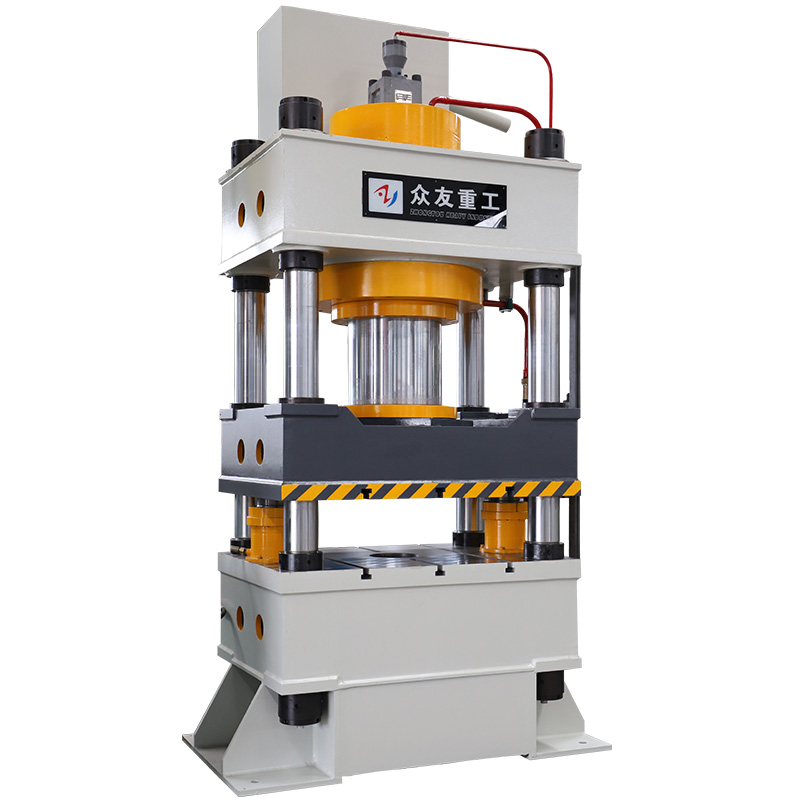

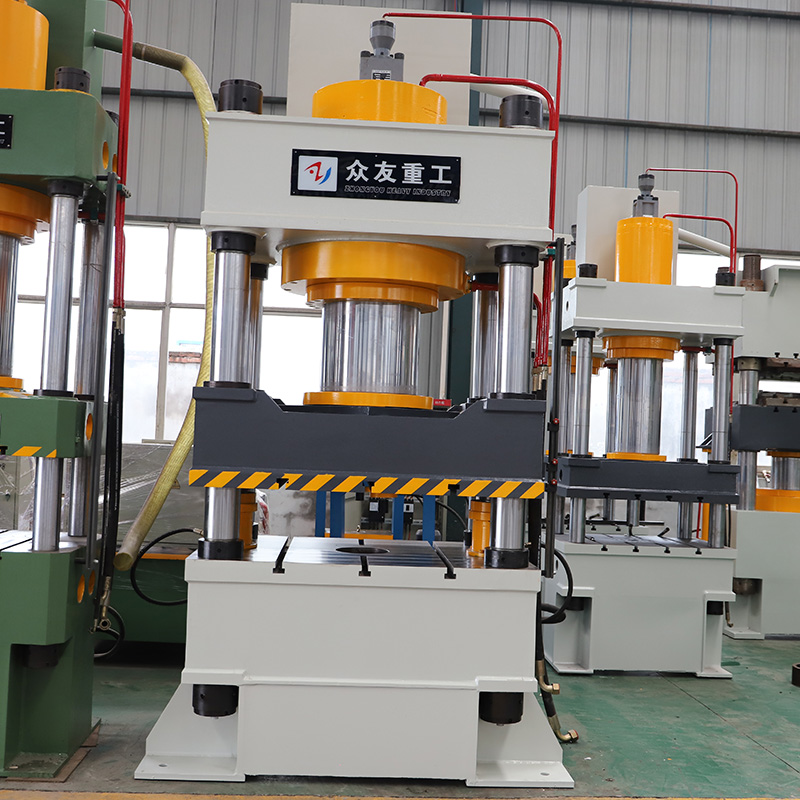

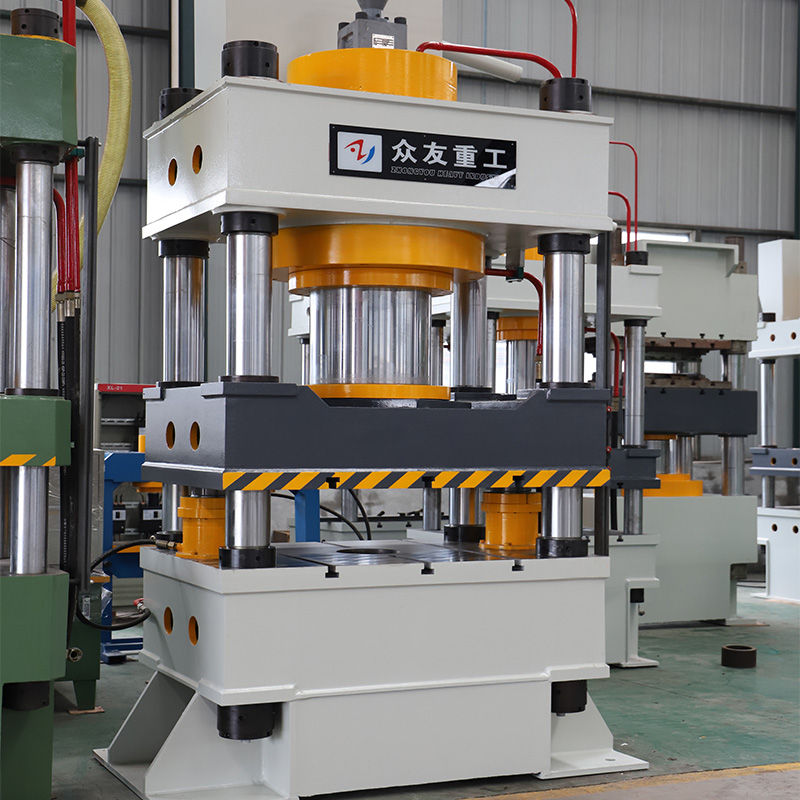

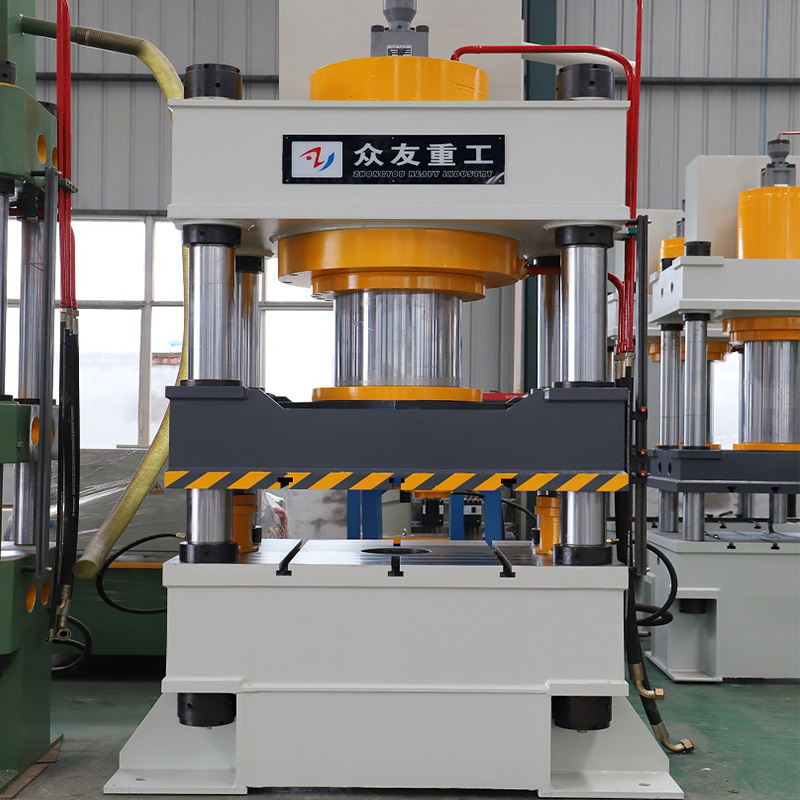

主机，机身采用三梁四柱式结构：它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成

2、主缸

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘

3、液压站

液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成

油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气 。

技术参数

压制工艺

压制案例
