丝袜吊带蕾丝白丝AV 500吨四柱液压机 500t金属拉伸成型油压机
500吨拉伸液压机是我公司自主研发生产设计的，设备由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。显著特点是工作空间宽敞，整机结构简单，工艺性好
扫码加微信
+86 13562463338
+86 13562463338
视频展示
液压机介绍

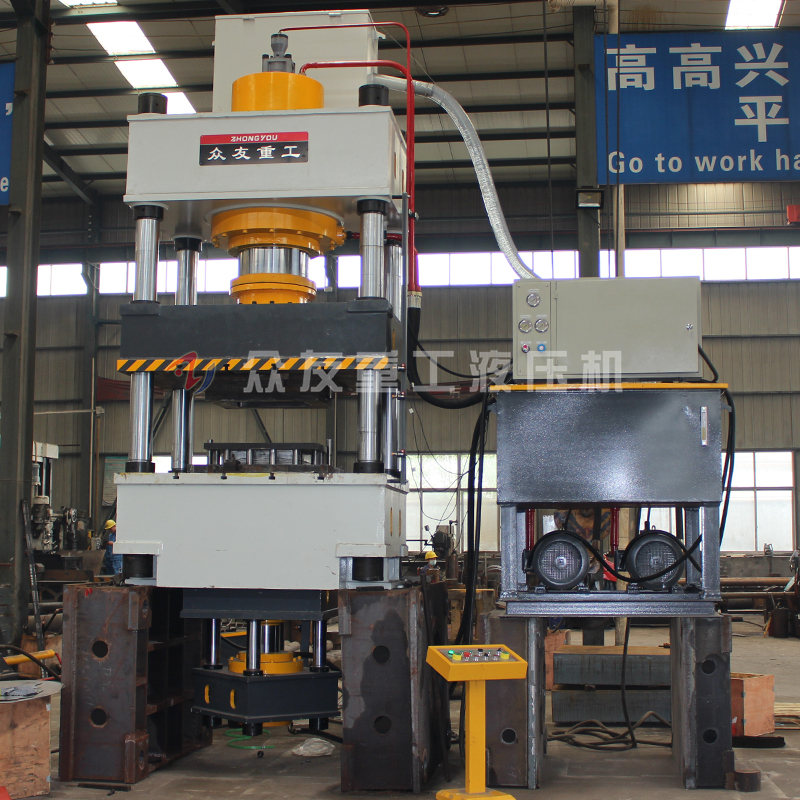

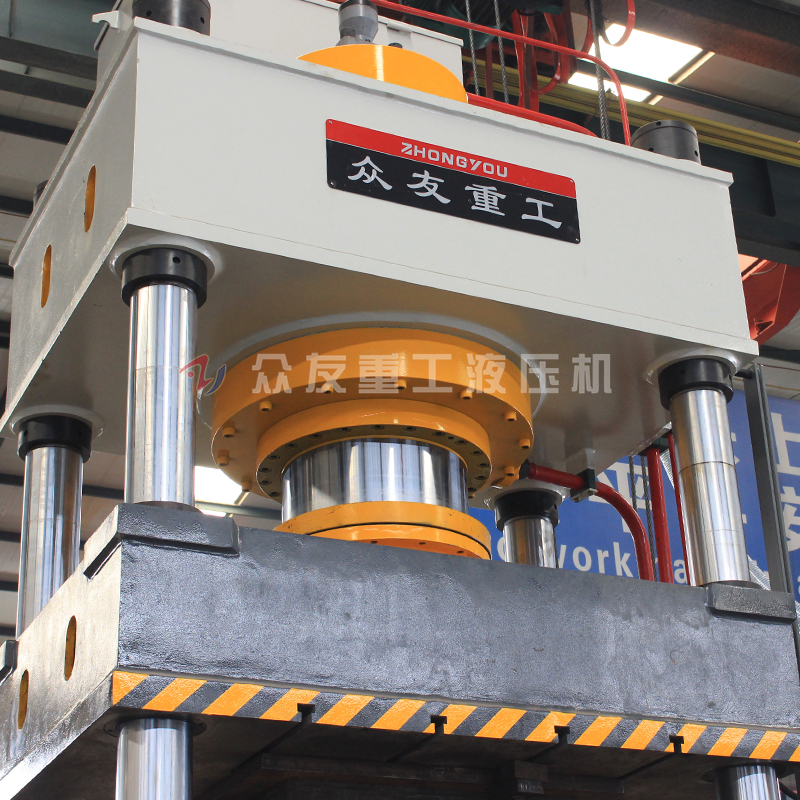

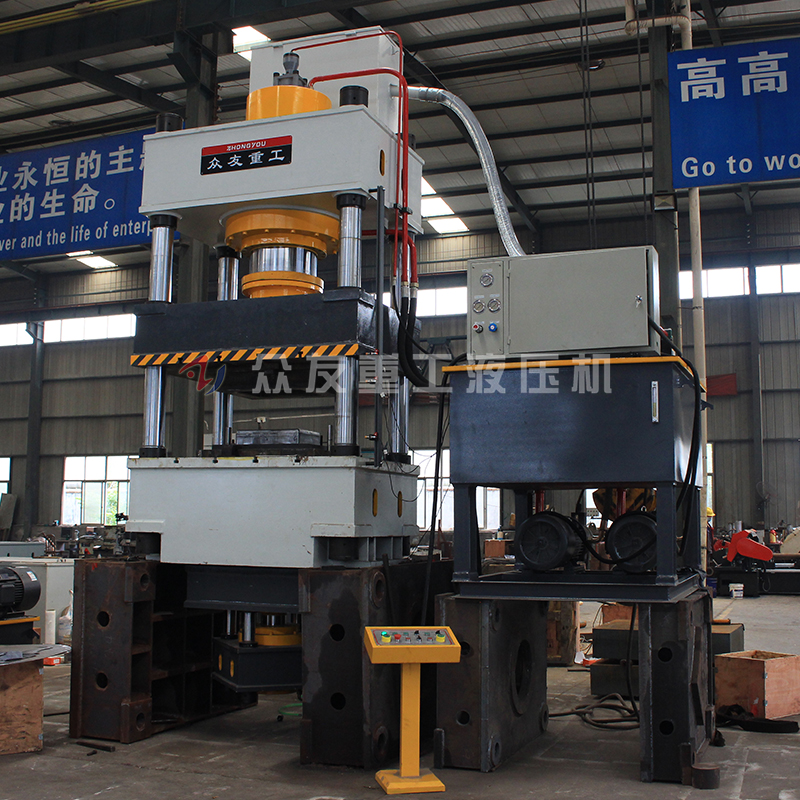

500吨金属成型液压机又可称为500T金属拉伸油压机，这台500吨液压机采用三梁四柱式结构，具有操作简便、工作可靠，并可根据具体成型工艺要求增加相应的辅助装置，以适应较为复杂零件的生产。三梁四柱液压机结构简单经济实用，它由上横梁，滑块，工作台，立柱，主缸，液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞，整机结构简单，工艺性好，了解更多欢迎来电咨询
1、具有快速成型、节能、环保等主要特点
2、采用四柱导向结构，导向精度高，抗侧向力强，适用于压制精度要求高、不对称产品
3、计算机优化结构设计，三梁四柱式结构，简单、经济、实用
4、采用锻钢精加工、加厚处理，具有刚性好，抗变形力强特点
5、活动工作台由上向下运动，提高了产品加工精度及操作安全
6、液压机具有快速工进，慢速靠模功能，提高生产效率与模具使用寿命
技术参数
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-B | 315T-A | 315T-B |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
| 开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
| 工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
| 空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
| 压制速度mm/s | 7-15 | 7-15 | 7-15 | 7-18 | 7-18 | 7-12 | 7-12 |
| 回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 100 | 90 |
| 电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
| 顶出力KN | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
| 顶出行程mm | 200 | 200 | 200 | 200 | 200 | 300 | 300 |
| YQ32系列三梁四柱液压机 | |||||||
| 项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
| 液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
| 最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
| 工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
| 空程下降速度mm/s | 100 | 150 | 150 | 180 | 180 | 160 | 180 |
| 压制速度mm/s | 5-11 | 10-18 | 9-18 | 9-18 | 10-18 | 10-18 | 6-14 |
| 回程速度mm/s | 100 | 120 | 150 | 180 | 220 | 200 | 220 |
| 电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
| 顶出力KN | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
| 顶出行程mm | 300 | 300 | 300 | 300 | 300 | 300 | 350 |
