液压机流量控制阀是通过节流口通流面积或通流通道的长短来改变局部阻力的大小，从而实现对流量的控制。液压机流量控制阀是节流调速系统中的基本调节元件。在定量泵供油的节流调速系统中，必须将流量控制阀与溢流阀配合使用，以便将对于的油液排回油箱。
液压机节流阀是结构简单，应用普遍的一种流量控制阀。它是借助于控制机构使阀芯相对于阀体孔运动，以改变阀口的通流面积，从而调节输出流量的阀类。
1.液压机结构与工作原理

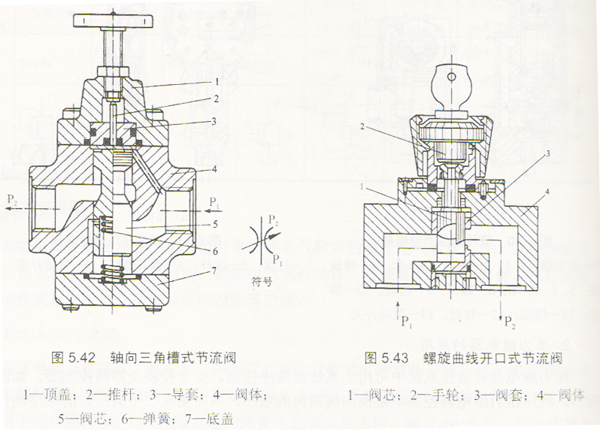

图5.42所示为一种典型的节流阀结构图。压力油从进油口p1流入，经节流口后从p2流出，节流口的形状为轴向三角槽式。节流阀芯5在弹簧6的推力作用下，始终紧靠在推杆2上。调节顶盖上的手轮，借组推杆2可推动阀芯5作上下移动。通过阀芯的上下移动，改变了节流口的开口量大小，实现流量的调节。有雨作用在阀芯5上的压力时平衡的，因而调节力较小，便于在高压下进行调节
图5.43所示为一种精密节流阀结构图。具有螺旋曲线开口的阀芯2于阀套3上的窗口匹配后，构成了具有某种形式的棱边型节流孔。转动手轮使螺旋曲线相对阀套窗口升高或降低，即可调节节流口面积的大小，实现对流量的控制。
